Draaischijf

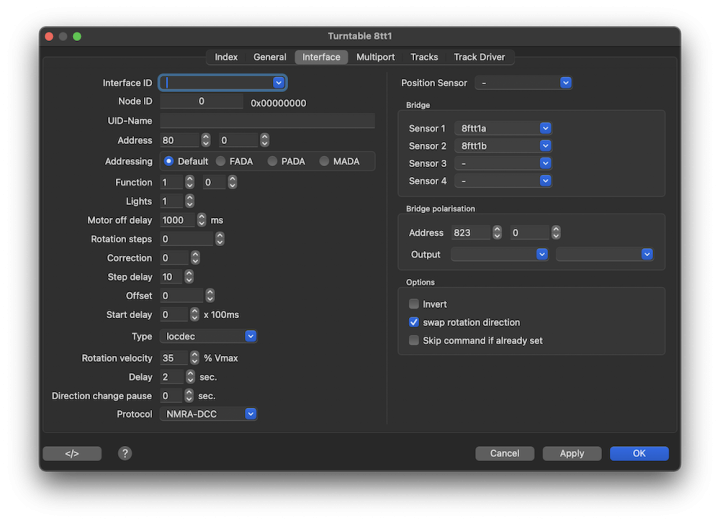

Interface ID
Alleen invullen als er meer dan 1 command-station wordt gebruikt. De ID dient dan het zelfde te zijn als in de rocrail.ini file.
Bus
Sommige systemen verdelen de digitale output in bussen zoals Selectrix. In dit geval moet je hier het busnummer ingeven. Voor andere systemen moet dit op nul blijven staan.
Adres
Afhankelijk van het type draaischijf moet dit het lokdecoder adres zijn of een accessoire/module-adres.
Direction address
Afhankelijk van het type draaischijf kan hier een adres opgegeven worden voor het veranderen van de draairichting van de schijf.
Polarisatie adres
Vermeldt hier het adres van het relais dat de polarisatie bestuurt.(MGV100)
Voor ieder spoor moet de polarisatie aangegeven worden.Als de waarde 0 is wordt hier geen gebruik van gemaakt.Het relais moet een bipolair relais zijn.
Function
Decoder functie uitgang voor het aansturen van de " snap-in bridge" spoel.
Motor off delay
Aantal ms tussen het deactiveren van de brug spoel en het stoppen van de brug motor .
Brug Melders (sensors)
Bij het gebruik van de draaischijf in automode moet de brug in twee meldersecties gesplitst worden. Beide melders moeten hier gedefinieerd worden en de volgorde waarin maakt niet uit.
Positie melders
Deze optionele melder wordt gebruikt als de draaischijf een melding geeft als de gewenste positie bereikt is. In dit geval kunnen de draaischijfpositiemelders (zie onder sporen) leeg blijven.
Type
- d15 (Draai15 by Kees Moerman.)
Draaisnelheid
Geef de draaisnelheid op in procenten van de maximale draaisnelheid.
Vertraging (delay)
De wachttijd voor een wachtende loc in seconden nadat de draaischijfpositie bereikt is.
In geval van reed relais komt de melding meestal iets te vroeg.
Direction change pause / Richtingsverandering pause
De tijd in seconden tussen een richting- en een positiecommando.
Alleen voor DigitalBahn decoder ; ten minste 2 seconden vereist.
Wijzig draairichting
Rocrail rekent de draairichting uit voor de kortste weg naar het doel. Maar als de decoder de andere kant opgaat dan kan hier een vinkje worden gezet zodat e.e.a. wel goed gaat.
