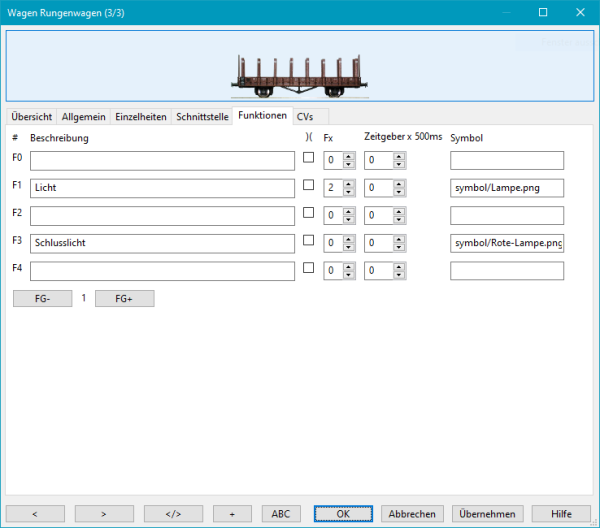

Wagen: Funktionen
Funktionen
Beschreibung
Eine Kurz-Beschreibung der Funktionalität.
Dies ist obligatorisch, um eine Funktions-Definition zu speichern; Ohne Eintrag werden alle Einstellungen dieser Funktion nicht gespeichert.
)( Funktionstaste
Die Option bestimmt das Verhalten der zugehörigen Funktionstaste/Schaltfläche in Fahrtreglern.
Deaktiviert = Schalter. Die Funktion wird mit Tastendruck abwechselnd EIN- und AUS-geschaltet.
Aktiviert = Taste. Die Funktion ist nur für die Dauer des Tastendrucks EIN-geschaltet.
Fx
Funktions-Zuordnung.
Dies kann in dem Fall verwendet werden, wenn eine Zug-Funktion für diesen Wagen einer anderen Funktions-Nummer zugewiesen wird.
Funktion Fx wird anstelle der originalen Funktions-Nummer gesetzt/zurückgesetzt.
Zeitgeber x 500ms
Mit dem Zeitgeber werden Funktionen nach der eingestellten Zeit (in 500ms-Einheiten) deaktiviert.
Zahlen größer Null werden als Zeit interpretiert. (0=Schaltfunktion; 1=Impulsfunktion mit 500 ms; 2=Impulsfunktion mit 1000 ms; usw..)
Bei einem Null-Eintrag bleibt die Funktion aktiviert, bis sie durch ein Ereignis, eine Aktion oder manuell deaktiviert wird.
Hinweis: Das Slot-Management des Gleissignals der Zentrale kann Abweichungen ergeben.
Symbol
Optionales Funktions-Symbol auf der Schaltfläche des Fahrreglers.
Ein Doppelklick auf das Textfeld öffnet einen Datei-Auswahl-Dialog.
LED
Die LED-Felder werden durch folgende Bibliotheken unterstützt:
- WIO
| Feld | Wert | Hinweis |
|---|---|---|
| 1 | LED-Adresse | > 100 triggert ein LEDScript, <address-100>led.txt, auf dem WIO. |
| 2 | Anzehl der LEDs | Beginned mit der LED-Adresse. |
| 3 | Farb-Auswahl | Nur im Fall ohne LEDScript. |
| 4 | Helligkeit | Nur im Fall ohne LEDScript. |
