DigiKeijs DR5000


InhaltZentralenDigiKeijs



Einstellungen LAN

LocoNet, LNTCP, wird für die DR5000-Kommunikation empfohlen. (Xpressnet scheint zu langsam zu sein und es fehlen einige Ereignisse.)

LocoNet LAN

Hostname LAN

Hostname oder IP-Adresse der DR5000.
Die LAN-Verbindung erhält ihre IP-Adresse durch DHCP: Hostname DR5000-<Seriennummer>.
Beispiel: "DR5000-5000A0000008".

Hostname WiFi

Die WiFi-IP-Adresse der DR5000: 192.168.16.254
Dies kann nur verwendet werden, wenn der Computer mit dem WiFi-Hotspot der DR5000 verbunden ist.
WiFi wird für die Steuerung einer Anlage nicht empfpohlen.

Port

Der DR5000-TCP/IP-Port ist 5550. (Dieser Wert kann nicht geändert werden. Feste Einstellung durch den Hersteller.)

Typ

Für dieses Kommunikations-Protokoll muss der Typ LNTCP ausgewählt sein.
Rocrail erwartet für alle Kommandos ein Echo vom Zentrale wenn CTS aktiviert ist.
(Fehler-Meldung: Trace timer timed out for OPCODE 0xB0)
Ursache und Lösung:
Die Zeit zwischen dem Einschalten des Systems (Zentrale und Peripherie) und dem Starten von Rocrail ist zu kurz. Der DR5000 sollte mehr Zeit gegeben werden, bis alles betriebsbereit ist.

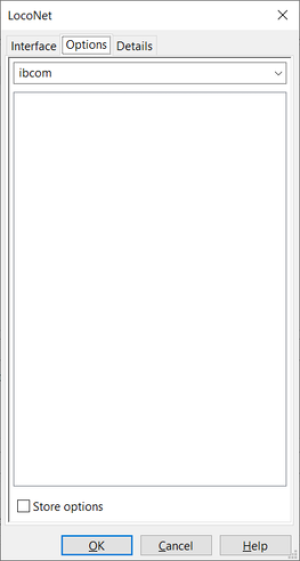

Loconet-Optionen


Für die Unterstützung der Mobildekoder-Funktionen F9 bis F28 "ibcom" auswählen.

Bei einigen LocoNet-Fahrtreglern ist keine Kennung eingestellt und deshalb wird die Geschwindigkeit in den Rocrail-Clients (Rocview, andRoc, Rocweb…) nicht aktualisiert.
Siehe: Erlaube Fahrregler ohne Kennung für mehr Information zu diesem Thema.

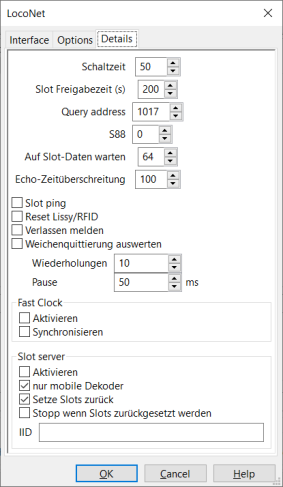

LocoNet-Details


Auf Slot-Daten warten

Diese Zahl sollte erhöht werden (max. 128), solange der folgende Fehler auftritt:

Could not get slot for loco addr=xx

Standardmäßig liest Rocrail bis zu 16 Pakete, bis das Warten auf einen freien Slot aufgegeben wird.
Dieser Standard von 16 scheint für die DR5000 zu niedrig zu sein.

Weitere Optionen

Option Empfohlener Wert
Schaltzeit 50 ms
Slot ping deaktiviert
Fast Clock deaktiviert


Z21

Siehe Roco Z21 für Z21-Bibliotheks-Einstellungen.

Hinweis: Leistung, Spannung und Temperatur werden nicht gemeldet; Keine Messhardware verfügbar.

DR5088RC

Bei Verwendung des Z21-Protokolls in Kombination mit DR5088RC erfolgt ein Versatz zwischen Rückmeldungen und der Blockadressierung (RailCom).
Eine mögliche Abhilfe besteht darin, die Rückmelder-Adressen um eins zu verringern:

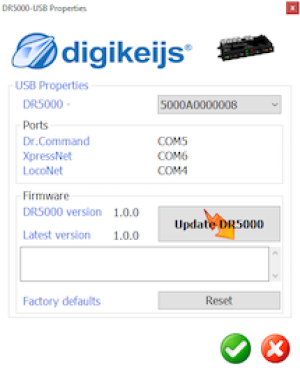

Einstellungen USB


Geräte

Folgende serielle Geräte sind für DR5000 hinzugefügt:

Windows Linux & RaspBerry Pi Mac OS X Protokoll Bibliothek Sub-Bibliothek / Typ Baudrate
COM4 /dev/ttyACM0 /dev/tty.usbmodem1411 LocoNet loconet LocoBuffer 57600
COM6 /dev/ttyACM1 /dev/tty.usbmodem1413 Xpressnet xpressnet Li-USB 57600

User, die die Schittstelle unter Linux verwenden wollen, müssen zur Gruppe dialout hinzugefügt werden. Siehe Benutzerzugriff auf serielle Geräte (Linux)

Nach erfolgreicher Konfiguration können einige andere häufig verwendete Protokoll-Typen mit Rocrail verwendet werden.

Einstellungen USB LocoNet Rocrail



Mehr Details sind weiter unten beschrieben.

Adressierung

Rückmelder

Tipp: Den Rückmelder-Monitor verwenden, um die richtige Adresse zu finden.

Zubehör

Weichen, Ausgänge und Signale.

Protokoll Adressierung
LocoNet FADA, PADA, MADA


Programmier-Gleis

Nur direkte CV-Programmierung wird unterstützt.
