dr5000-fr

DigiKeijs DR5000

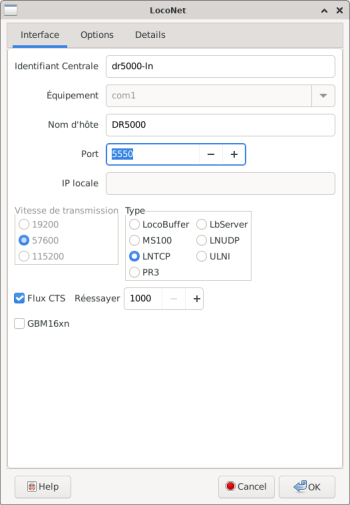

Configuration LAN

LocoNet, LNTCP, est recommandé pour la communication DR5000. (Xpressnet semble être trop lent et manque quelques événements.)

LocoNet LAN

Nom d'hôte LAN

Nom d'hôte ou adresse IP de la DR5000.
La connexion LAN pourra obtenir son adresse IP par DHCP: Nom d'hôte DR5000-<numéro série>.
Exemple: "DR5000-5000A0000008"

Nom d'hôte WiFi

L'adresse IP WiFi de la DR5000: 192.168.16.254
Cela peut seulement être utilisé si l'ordinateur a été connecté à la borne WiFi de la DR5000.
Le WiFi n'est pas recommandé pour contrôler un réseau.

Port

Le port TCP/IP DR5000 est 5550. (Le numéro de port ne peut pas être changé; Elle a été fixé par le fabricant.)

Type

Le type LNTCP doit être sélectionné pour ce protocole de communication.
Rocrail attendra un écho pour chaque commande au cas ou CTS est activée.
(Message d'erreur: Le temporisation de suivi a expirée pour l'OPCODE 0xB0, pour supprimer l'erreur: augmenter la temporisation)
- le temps entre la mise en marche du système et le démarrage de Rocrail est trop court, la DR 5000 devrait être laissé pendant quelques instants jusqu'à ce que tout soit prêt à fonctionner.


Options Loconet



Sélectionnez la Centrale Numérique "ibcom" pour supporter les fonctions de 9 à 28.

Certaines manettes LocoNet ne définissent pas d'identifiant et ainsi la vitesse ne sera mise à jour dans les clients Rocrail. (Rocview, andRoc, Rocweb…) Voir: Autoriser l'identifiant de manette nul à propos de ce problème Autoriser l'identifiant de manette nul


Détails LocoNet


Attendre les données du connecteur

Ce nombre devrait être augmenté, au maximum 128, si l'erreur suivante se produit:

Could not get slot for loco addr=xx

Par défaut Rocrail lira jusqu'à 16 paquets jusqu'à ce qu'il abandonne l'attente d'un emplacement libre.
Ce cas de figure, la valeur par défaut de 16, semble être trop bas pour la DR5000.

Autres Options

Option Valeur recommandée
Temps de commutation 50ms
Ping du connecteur Off
Fast clock Off


Z21

Voir les réglages de la bibliothèque Z21 Z21 Roco.

DR5088RC

Si en utilisant le protocole Z21 en combinaison avec le DR5088RC il y a un changement dans le retour d'information signalé et l'adressage du bloc (RailCom).
Une solution de contournement possible est de diminuer les adresses de retour d'information d'une unité:

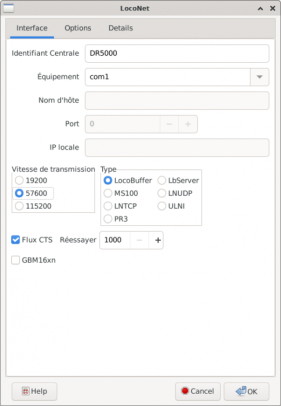

Configuration USB


Périphériques

Les périphériques série suivants sont ajoutés pour la DR5000:

Windows Linux & RaspBerry Pi Mac OS X Protocole Bibliothèque Sous-bibliothèque / Type Vitesse de transmission
COM4 /dev/ttyACM0 /dev/tty.usbmodem1411 LocoNet loconet LocoBuffer 57600
COM6 /dev/ttyACM1 /dev/tty.usbmodem1413 Xpressnet xpressnet Li-USB 57600

Les utilisateurs qui veulent utiliser l'interface doivent s'ajouter au groupe dialout. Voir Accès de l'utilisateur au périphérique série (Linux).
Après la configuration réussi, plusieurs autres types de protocoles couramment utilisés peuvent être utilisés avec Rocrail.

Configuration USB LocoNet Rocrail


?263
Plus de détails décrits ci-dessous.

Adressage

Détecteurs

Astuce: Utiliser le Moniteur des Détecteurs pour trouver la bonne adresse.

Accessoires

Les aiguillages, les sorties et les signaux.

Protocole Adressage
LocoNet FADA, PADA, MADA


Voie de programmation

Seulement la programmation des CV direct est supportée.
