Inhalt → Objekte → Signale

• Übersicht | Allgemein | Schnittstelle | Verkabelung | Einzelheiten | Verwendung | Menü
  • Signale einrichten

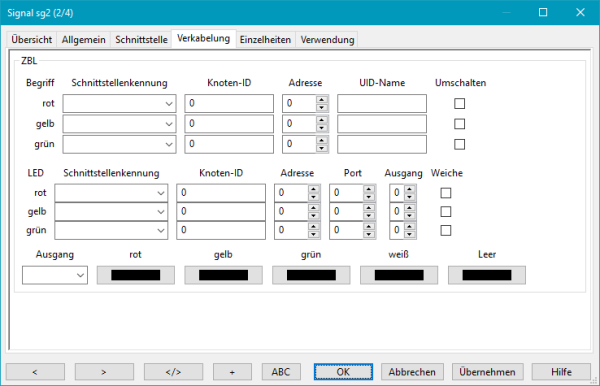

Die Registerkarte 'Verkabelung':

Diese optionalen Adressen werden für die Steurung der Signal-Begriffe durch ZBL verwendet.
Die Einstellungen entsprechen den Rückmelder-Einstellungen.
Für weitere Informationen siehe auch:

• ZBL-Einstellung
• UID-Name

Eingangs(Rückmelder)-Adresse für Steuerung der Signal-Begriffe.

Ausgangs-Adresse für die Steuerung der LEDs auf dem ZBL- oder Weichen-Pult zur Anzeige der aktuellen Signal-Begriffe.
Für jeden Begriff wird ein Ausgang verwendet.
Wenn Begriffs-Nummern verwendet werden, muss der entsprechende Wert eingestellt sein.

Auswahl eines Ausgangs für die Ansteuerung von Signal-Begriffen mit nur einer RGB-LED. In den Eigenschaften des Ausgangs muss die Farbunterstützung aktiviert sein.
Anklicken der Schaltflächen 'rot', 'gelb', 'grün', 'weiß' und 'Leer' öffnet einen Dialog zur Einstellung der darzustellenden Farbe.

Siehe: Gemeinsame Dialog-Schaltflächen
