Signale: Schnittstelle

Übersicht | Allgemein | Schnittstelle | Verkabelung | Einzelheiten | Verwendung | Menü
- Signale Einrichten

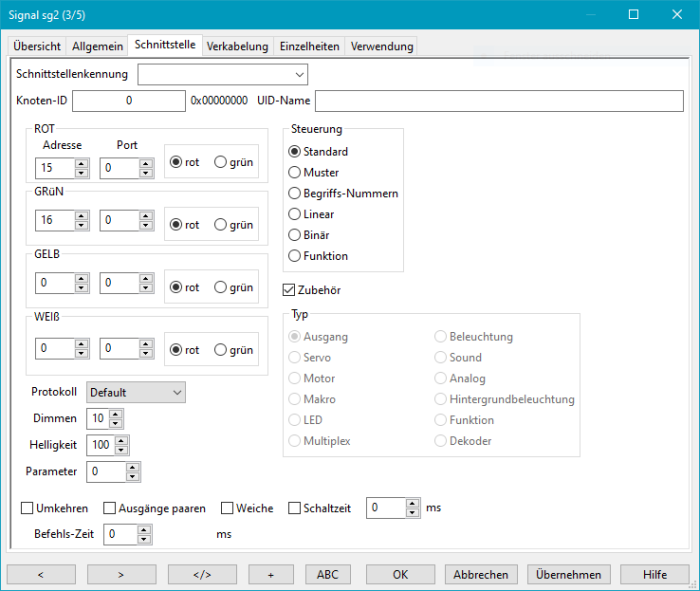

Signal-Dialog Registerkarte 'Schnittstelle'

Adressierung

Schnittstellenkennung

Wenn man mehr als eine Zentrale verwendet, dann wird in diesem Feld die Zentrale angegeben, die für die Ansteuerung des Weichendekoders zuständig ist. Das Feld "Schnittstellenkennung" kann leer bleiben, wenn das Objekt mit der ersten Zentrale (erste 'digint' in der rocrail.ini) aus der Liste der Zentralen verbunden ist.

Bus

Siehe: Adressierung

UID-Name

Alternativ zur Bus-Nummer wir die eindeutige Kennung (UID) auch unterstützt bei:

BiDiB (String: Username)
RocNet

Adresse, Port und Ausgang

Für Details siehe Adressierung von Zubehör-Dekodern.

Protokoll

Die Notwendigkeit, dieses Attribut einzustellen, hängt von der verwendeten Zentrale ab und ist zur Zeit nur für SRCP und OpenDCC erforderlich.

Dimmen

Dimm-Geschwindigkeit für LED-Typ-Signale.

Helligkeit

Die Helligkeit bei Typ LED.
Unterstützt durch:

LEDii
WIO (In Arbeit …)

Parameter

Spezielle Einstellung für einige Zentralen.

DCC++

Steuerung

Standard

Einfache Port-Steuerung unter Verwendung von Adresse/Port und Gate (rot oder grün) für jeden Begriff.
Für Details und Konfigurationsbeispiele siehe Signale einrichten, Kapitel 3.1..

Muster

Signal-Dekoder werden meistens mit Mustern an zwei Ports gesteuert. Die Muster werden auf dem Reiter Einzelheiten eingestellt.
Für Details und Konfigurationsbeispiele siehe Signale einrichten, Kapitel 3.2..

Hinweis: Muster können nur mit MADA- oder PADA-Adressierung verwendet werden, FADA wird nicht unterstützt.

Begriffs-Nummern

Für die erweiterten Zubehör-Befehle sind die Begriffs-Nummern von Registerkarte Einzelheiten zu verwenden.
Die folgenden Zentralen werden unterstützt:

Linear

Verwendet nur die erste Adresse als Offset zur Steuerung aller Begriffe. (Nur für FADA/PADA)
Für Signale mit 4 oder weniger Begriffen muss die Begriffs-Nummer eingestellt sein.
Für Details und Konfigurationsbeispiele siehe Signale einrichten, Kapitel 3.3..

Binär

Verwendet für die Steuerung aller Signal-Begriffe mit 2, 3 oder 4 Ausgängen.
Für Signale mit 4 oder weniger Begriffen muss die Begriffs-Nummer eingestellt sein.

Adresse > 0 oder Port > 0	Anzahl der Bits	Begriffs-Werte
Rot	1	0,1
Rot + Grün	2	0,1,2,3
Rot + Grün + Gelb	3	0,1,2,3,4,5,6
Rot + Grün + Gelb + Weiß	4	0,1,2,3,4,5,6,8,9,10,11,12,13,14,15

Für nicht flache (nicht FADA) Adressierung ist die korrekte Ausgangs-Einstellung erforderlich.

Funktion

Verwendet Mobil-Decoder-Funktionsausgänge für LED-Signale.
Der Wert des Rot-Adressfelds wird verwendet, um den Mobil-Decoder zu adressieren. Der port ist die Funktions-Nummer: 0…32.
Es werden bis zu 4 Begriffe unterstützt.
Der Weiß-Begriff kann verwendet werden, um eine Kombination aus roter, grüner und gelber Lampe zu steuern.
Das steuernde Bitmuster muss größer NULL sein und wird im Weiß-Adressfeld eingetragen, das Signal ist auf 4 Begriffe einzustellen.

Bit	Lampe
0x01	rot
0x02	grün
0x04	gelb

Zubehör

Zentrale	Hinweis
BiDiB	Verwendet den Zubehör-Befehl anstelle des Port-Befehls.
Xpressnet	Schaltet die Signal-Ausgänge nach 10 ms aus.

Typ

Auswahl des Port-Typs.
Einige Dekoder, wie BiDiB-Lichtsteuerung, bieten auf der gleichen lokalen Adresse unterschiedliche Port-Typen.

Umkehren

Tauschen der Rot/Grün-Zuordnung (nur in Verbindung mit der Option Weiche).

Ausgänge paaren

Die Option kann für Dekoder verwendet werden, die wie folgt angesprochen werden müssen:

LED-Begriff	Ausgangspaar	Ausgang
rot ein	ROT	grün
rot aus	ROT	rot
gelb ein	GELB	grün
gelb aus	GELB	rot
grün ein	GRÜN	grün
grün aus	GRÜN	rot

Bei Auswahl dieser Option werden Weichenbefehle gesendet.

Weiche

Kann für zweibegriffige Signale verwendet werden, wenn die Befehlsbibliothek (z. B. p50, slx) keine einzelnen gepaarten Ausgänge unterstützt. Wird diese Option verwendet, so werden Weichenschaltbefehle anstelle von Ausgangsbefehlen gesendet.
Zur Verwendung siehe auch Signale einrichten, Kapitel 3.1..
Häufig bietet die Option Ausgänge paaren eine bessere Möglichkeit, Signale mit Systemen zu schalten, die keine Ausgänge verwenden können. Auch bei dieser Option werden Weichenbefehle gesendet.

Hinweis: Die Option 'Weiche' verwenden, wenn nur eine Adresse zur Umschaltung des Signals verwendet wird und das Signal über die Zentrale aktiviert wird. Wenn sich das Signal in Rocview nicht verändert, muss die Option: Signal-Ereignisse verarbeiten aktiviert werden.

Schaltzeit

Einige Zentralen erlauben es, eine Weichen-Schaltzeit zu definieren. Im Handbuch prüfen. Die hier ist in ms.

Befehls-Zeit

Als Hilfsmittel für einige Zentralen bzw. Dekoder, die nicht in der Lage sind, mehrere Befehle kurz nacheinander zu verarbeiten, kann mit dieser Option eine Wartezeit (in ms) zwischen den Befehlen für dieses Signal eingefügt werden.

Beispiele

Anschluss eines zweibegriffigen LED-Signals an einen OpenDecoder:

OpenDecoder

(Grafik mit freundlicher Erlaubnis von openddc.de)

In diesem Falle muss für ein zweibegriffiges Signal nur Port 1 eingestellt werden. Die Ausgangs-Einstellungen werden ignoriert: ROT ist 0 und GRÜN ist 1.

Anschluss eine dreibegriffigen Lichtsignals mit LED's an einen OpenDecoder:
