Configuration d'un pont transbordeur

SommaireObjetsPont tournant



Interprétation

  • La taille du plateau transbordeur est fixée à : 4 x 8 cellules de la grille. (32*4=128, 32*8=256)
  • Sur les deux côtés longs il y a de la place pour 8 voies .
  • Aucune piste ne sera affichée dans le SVG parce que le plateau transbordeur se connecte directement aux symboles de voies normales.

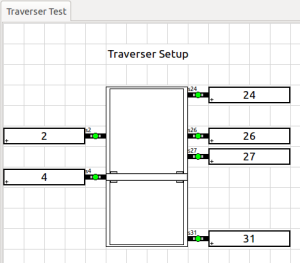

  • Symbole SVG. Il est divisé en deux symboles: Table et pont en blanc, jaune, bleu et rouge.


Configuration

En supposant que les voies 00-07 peuvent être différentes positionnées contre 24-31:

        Nord
     +----------+
00 ==|..........|== 24
01 ==|..........|== 25
02 ==|..........|== 26
03 ==|]========[|== 27
04 ==|..........|== 28
05 ==|..........|== 29
06 ==|..........|== 30
07 ==|..........|== 31
     +----------+
        Sud

Le numéro de voie 63 sera utilisé pour le calibrage.

Automatique

Si une locomotive veut rouler de la voie 03 vers la 27, le plateau doit d'abord se placer face à la voie 03, et une fois que la locomotive est complètement sur le plateau, elle va se trouver sur la voie 27. .
