turntable-tracks-fr

Voies

Table des matièresObjetsPont tournant



Le pont tournant a 48 pas de 7.5°. Toutes les voies qui y sont connectées sont numérotées dans le sens des aiguilles d'une montre et la voie 0 est à 0° du premier quadrant. C'est la façon dont RocGui affiche le pont tournant, et l'on ne peut pas effectuer une rotation sur cet objet.

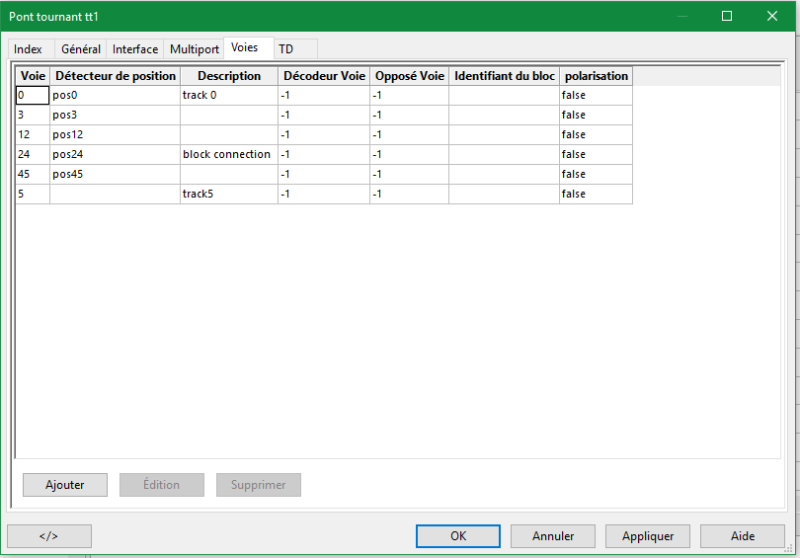

Onglet voies Pont tournant.

Aperçu des voies connectées au pont tournant.

Ajouter une voie

Fenêtre de dialogue d'ajout de voie.

180°

Seulement pour le contrôle d'un pont tournant avec l'interface de type générique.
Si cette option est activée, le numéro de voie est affiché comme 180 dans l'aperçu. L'adresse du décodeur pour une rotation de 180° est stockée ici.
Si un retour d'information est entré, la rotation ne sera exécutée que si elle est active.

Inverser le sens d'entrée du bloc

Seulement en combinaison avec 180°, est utilisé pour contrôler transbordeur rotatif dans le système automatique. Si la commande de rotation 180° est envoyée depuis l'objet transbordeur, la plateforme tournera et l'entrée du bloc sera permutée afin que la locomotive roule dans le bon sens après la rotation.

Numéro de voie

Le numéro de voie voulu, lequel doit être compris entre 0 et 47.
Le numéro de voie représente la position du pont à l'intérieur du symbole pont tournant quand la position demandée est atteinte, sans autre impact.
Il est recommandé de dessiner les voies à être connectées au pont tournant en premier et d'aligner la position du pont par les numéros de voie pour s'adapter au mieux aux voies connectées.

Decoder Track number

:!: If the turntable decoder type does not support 48 positions it must be mapped using the Decoder track number.

Example

Assuming a turntable decoder type with 24 tracks equally arranged:

Track Decoder track
0 1
2 2
4 3
6 4
44 23
46 24

Opposite Track number

An optional track for the 180° turn option.(For multiport type only.)
Leave at -1 if not needed. (Or equals to the Track number.)

Note: This information is required if also wanted to travel to / from the minus side of the bridge track ("green") from / to the connected track
and the therefore necessary routes are to be generated by the Track block management.

Grid connection

Generates a graphic connection from the track to a specific coordinate on the edges of the turntable symbol.

The left upper corner of the turntable object is defined with the grid coordinates X="0" und Y="0", if the turntable object is in default orientation "west" located. Rotating the turntable object rotates the reference point of the coordinates as well.

The right-lower corner grid coordinates are double of the turntable size. If for example the turntable size ist defined 4x4, then x="8" and Y="8" represents the max. grid point.

Therefore connecting objects (usually tracks) are always connected to odd grid coordinates.

The XY coordinate units are 0.5 grids.
The general option Grid connection must be enabled.
In this example 4 tracks have a grid connection defined: (15, 17, 19, 21)

User example


BlockID

Block ID used for generating routes between bridge and tracks in case the manager is activated.

Description

Free text for display only.

Capteur de position

Sensors should be placed at every connected track to detect the bridge position. It is valid when 2 sensors are high and will be shown as detected in the track plan. Check the turntable type for details.

Adresse

Quand on utilise le type d'interface "generic", l'adresse pour la position cible de la voie souhaitée est entrée ici.

Bridge polarization

Set the polarization of the bridge for entering this track.

Visible

Show this track. Disable if it is only for the 180° turn option without any real tracks connected.
