turntable-setup-fr

Pont tournantSetup

SommaireObjetsPont tournant


A faire: mise à jour pour le routage 'BlockSide' .


Mode automatique

Un bloc doit être utilisé pour le plateau tournant en mode automatique afin de positionner une locomotive sur le pont.

  • Définit le bloc pour le Plateau tournant.
  • Toutes les voies du plateau tournant doivent conduire à un bloc pour l'utilisation en mode automatique. .
  • Configurer toutes les voies avec un capteur de position si le décodeur utilisé n' a pas de retour pour "position atteinte".
  • Le pont du plateau tournant doit avoir un côté défini par la position du moteur pas à pas ou le capteur; toutes les positions utilisées (0… 47) doivent être adressables!

Exemple

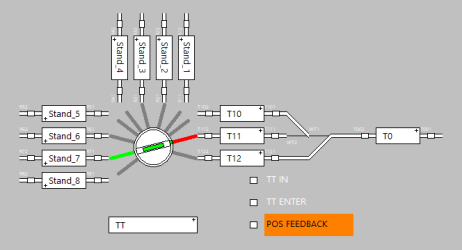

Ce fichier de mise en page peut être utilisé pour obtenir l'idée sur la façon dont leplateau tournant est utilisé en mode automatique :
turntable-example.xml (Aucun Routage côté bloc .)


Blocs de voies

Les blocs de voie sont configurés de la même manière que les blocs réguliers.

Position capteurs

Les capteurs de position de pont dans cet exemple sont configurés pour être visibles à des fins de simulation, mais peuvent être laissés invisibles dans les plans de production.

Aperçu de voie Configuration voie

Capteur(s) de pont

Pour un meilleur positionnement de la locomotive, il est recommandé de diviser un rail du pont afin d'obtenir deux capteurs décrits dans le chapitre suivant.Pont tournant.
Alternativement, le pont peut être laissé non modifié en fournissant un capteur pour un événement enter-in.

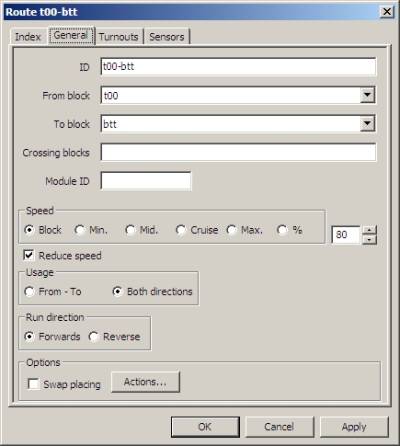

Itinéraires

Les itinéraires doivent être définis à partir d'un bloc de voies VERS le bloc de table tournante. Ils doivent être définis dans les DEUX directions

Tous les itinéraires en provenance et à destination d'un bloc du plateau tournant doivent définir une action de voie du plateau tournant.:

Si un itinéraire est activé, l'action du plateau est traduite en une commande goto track. L'itinéraire attend jusqu' à ce que les clignotants set déclenchés par les capteurs de position .

Couleur du pont

La couleur du pont dépend de l'état des capteurs du pont et sont comme suit:

Coleur Evénement
vert -
jaune enter
rouge in


enter in


Déplacement à 180°

L'exemple suivant réalise un déplacement à 180° :
turntable-example.xml
