LightControl

SommaireObjetsLightControl

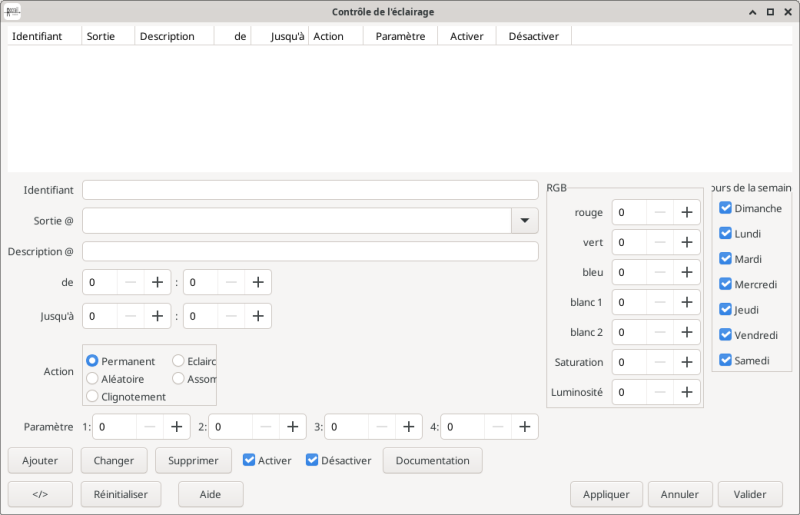

Fenêtre de dialogue: Menu: Rocview → Objets → Contrôle de l'éclairage…

Avec le symbole de la barre d'outils le contrôle de l'éclairage est globalement Activé / Désactivé.

Off On
Symbole de la barre d'outils / /

Le statut "On/Off" est sauvegardé pour le prochain démarrage.

Introduction

Le LightControl a été introduit pour la gestion des éclairage sur le réseau.

  • Bâtiments
  • Éclairage de rue
  • Événements
  • etc…

L'heure du serveur Rocrail est utilisé pour le calcul des actions d'éclairage.


Configuration


Identifiant

Identifiant unique pour cette entrée de contrôle de la lumière.

Sortie

La sortie ou l'aiguillage sélectionnée ou l'identifiant du groupe accessoire.
Plusieurs entrées pour le même identifiant sont valides aussi longtemps que les horaires ne se chevauchent pas.

Description

Texte libre pour décrire l'utilisation de l'éclairage.

De

Heure d'activation de l'éclairage.
Format: HH:mm
Pour utiliser le lever et le coucher du soleil l'Emplacement doit être réglé.

Vers

Heure de désactivation de l'éclairage.
Format: HH:mm
Pour utiliser le lever et le coucher du soleil l'Emplacement doit être réglé.

Action

L'action de l'éclairage voulu:

  • Permanent
  • Aléatoire
  • Clignotement
  • Éclaircir
  • Assombrir

Paramètre

Les paramètres pour les actions:

Action Paramètre 1 Paramètre 2 Paramètre 3 Paramètre 4 Remarque
Permanent - - - - Aucun paramètre utilisé
Aléatoire Min. OFF Max. OFF Min. ON Max. ON Temps aléatoire en secondes *
Clignotement temps de mise en marche Temps d'arrêt - - Temps en secondes *
Éclaircir Pas par seconde Intensité lumineuse max. - - Max. 255 (Pour sorties couleur/éclairage seulement.)
Assombrir Pas par seconde Démarrage de l'intensité lumineuse - - Max. 255 (Pour sorties couleur/éclairage seulement.)

*En temps réel, le temps du modèle n'est pas pris en compte ici.

Activer

Active le contrôle de l'éclairage sélectionné.

Déactiver

Désactiver après que le "vers l'heure" est été atteint.
Cette option doit être désactivé pour avoir une montée de l'intensité lumineuse et qu'elle reste active après que le vers l'heure" est été atteint, la descendre de l'intensité lumineuse se fera avec un autre enregistrement pour le même éclairage.

RGB

Support de la couleur pour les Sorties.

Si toutes les valeurs sont à "0", les valeurs à partir de la sortie sont utilisées. Si seulement une valeur est supérieure à "0", les valeurs à partir du contrôle d'éclairage sont utilisées.
Notez s'il vous plaît que ces valeurs sont alors également entrées dans la sortie.

Jours de la semaine

Si un éclairage n'est pas prévu pour le jour de la semaine actuel, il ne sera pas touché; Si il est activé, il restera actif, et si il est inactif, il restera inactif.

Exemple

Cet exemple lightcontrol_test3.zip a été fait avec la version 2.1.258 de Rocrail et en fait la démonstration en continu, contrôle de l'éclairage clignotant et aléatoire.
