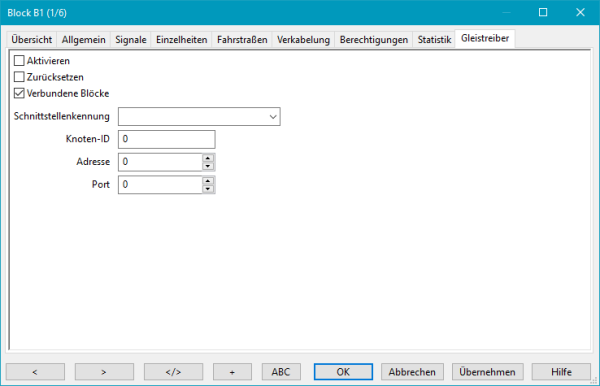

Block: Gleistreiber
- Übersicht | Allgemein | Signale | Einzelheiten | Fahrstraßen | Verkabelung | Berechtigungen | Statistik | Gleistreiber | Verfolgung | Menü | Eingebettete Rückmelder
Aktivieren
Diese Option muss aktiviert sein, wenn der Block Teil eines Gleistreibersystems ist (wie Dinamo).
Zurücksetzen
Setzt die Block-Treiber-Geschwindigkeit auf Null, nachdem der Block im Auto-Modus frei gegeben wurde.
Standardmäßig wird der Block mit der Geschwindigkeit Null in den Analogmodus versetzt.
Verknüpfte Blöcke
Wenn das Gleistreiber-System die Verknüpfung von Blöcken unterstützt, muss diese Option aktiviert werden.
Unterstützte Systeme:
- Dinamo
In Fällen, in denen es nicht unterstützt wird, muss diese Option deaktiviert werden, um sicherzustellen, dass der Zielblock Geschwindigkeits-Befehle erhält.
Schnittstellenkennung
Wenn mehr als eine Zentrale verwendet wird, dann ist in diesem Feld die Zentrale anzugeben, die für die Ansteuerung des Weichendekoders zuständig ist. Das Feld "Schnittstellenkennung" kann leer bleiben, wenn das Objekt mit der ersten Zentrale (erste 'digint' in der rocrail.ini) aus der Liste der Zentralen verbunden ist.
Adresse und Port
Zur Adressierung des Gleistreibers sollte das Handbuch der entsprechenden Zentrale konsultiert werden.
Unterstützte Gleistreiber-Systeme
Dinamo
Siehe: Dinamo
Lok-Dekoder
| Theoretisch möglich, aber technisch ist es fraglich, weil z.B. mit der am Motoranschluss von Dekodern gelieferten PWM, in analogen Loks ohne Änderungen Probleme auftreten können. |
| Es kann nicht ausgeschlossen werden, dass Dekoder beim Überfahren von Blockgrenzen zerstört werden. |
Wenn ein Block an einen normalen (DCC) Lok-Dekoder angeschlossen ist, muss die DCC-Adresse dieses Dekoders in das
Adress-Feld eingetragen werden. Das Port-Feld kann NULL bleiben.
Hinweis: Es werden die Geschwindigkeits-Parameter aus den Einstellungen der in diesen Block einfahrenden Lok verwendet.

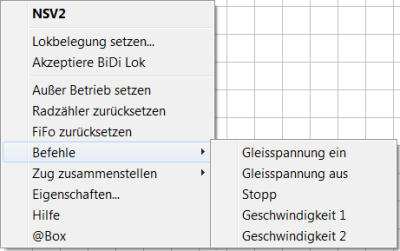

Blockbefehle für Gleistreiber
Zimo MX9
Mit der ZimoBin-Bibliothek können MX9-Gleisabschnitts-Module auf eine bestimmte Geschwindigkeitsgrenze eingestellt werden.
Die Befehle sind wie folgt zugeordnet:
| Befehl | MX9 | Geschwindigkeits-Grenzwert | Deutsch |
|---|---|---|---|
| Power on | Go | 3 | (F) Freie Fahrt |
| Power off | Power off | 4 | (A) Fahrspannung ausgeschaltet |
| Stop | Hold | 0 | (H) Halt |
| Speed 1 | Slow speed | 2 | (L) Langsam |
| Speed 2 | Very slow speed | 1 | (U) Ultralangsam |
Adresse
Die MX9-Adresse: 0…63, nicht 900…963.
Port
Der Hauptabschnitt: 0…7 ⇒ 1…8.
