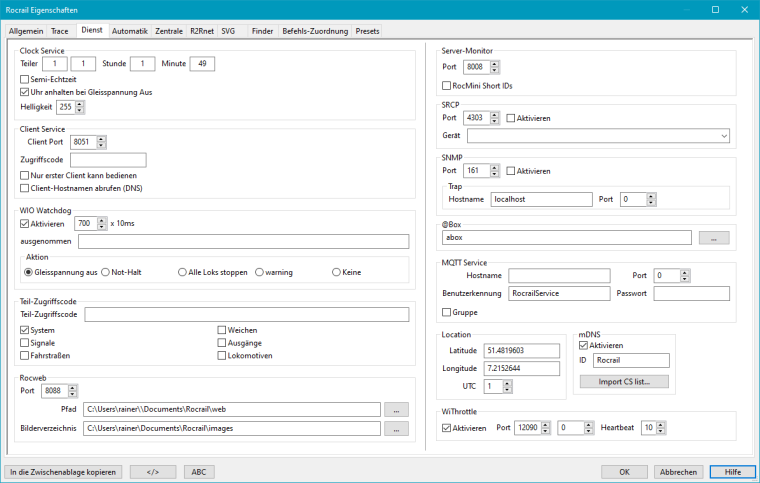

  • Uhr-Funktionen

Diese Funktion wird benutzt, um die Uhr - wenn gewünscht - zu beschleunigen und/oder alle Clients zu synchronisieren.

Mit dem ersten Feld wird die Modellzeit-Geschwindigkeit eingestellt (1 - 100).
Das zweite Feld ist der Aktualisierungs-Intervall in Modellzeit-Minuten (1 - 60) und bestimmt damit, wie oft die Clients synchronisert werden.

• Hinweis: Siehe auch Tabelle Realzeit-Teiler-Modellzeit

Einstellung der Startzeit für den Uhrzeit-Dienst.
Die PC-Zeit wird verwendet , wenn "24:60" eingestellt ist.

Bei dieser Option sind alle Optionen für die Modellzeituhr verfügbar, wenn der Teiler auf Eins eingestellt ist. (Ansonsten werden Uhrbefehle abgelehnt.)
Hinweis: Die Uhr ist mit der Hardwarecomputeruhr nicht mehr synchron.

Hält die Modellbahnzeit an, falls ein Gleisspannung-AUS-Ereignis eintritt. (Kurzschluss)

Über diesen Port werden alle Rocview-Clients mit dem Rocrail-Server verbunden, um die Daten und Ereignisse auszutauschen.

Der offiziell von IANA zugewiese Port ist 8051.

Verhindert, dass weitere Clients den Rocrail-Server bedienen können; Nur der zuerst verbundene Client kann bedienen.
"Zugriffscode" und "Teil-Zugriffscode" zu verwenden, ist die bessere Lösung.

Aktiviert die überwachung der WIO-Erreichbarkeit. Die Auszeit ist in 10ms-Einheiten definiert.
Voreinstellung: 700 x 10 ms = 7 s. WIOs senden alle 4 Sekunden eine "alive message".

Ausgenommen: Ausschließen nicht relevanter WIOs (Kein ausschalten der Gleisspannung),
der Eintrag der WIO ID's kann Komma separiert oder von bis erfolgen.

Wenn hier etwas eingetragen ist, muss der Client diesen Zugriffscode anbieten, um Schreibrechte zu erhalten.

• Die Option "Nur erster Client kann bedienen" ist dann unwirksam.
• Bei normalen Betrieb mit Arbeitsbereich frei lassen.
• Unterstützte Mobil-Clients:
  • Rocweb
  • andRoc

Ist dieser Code definiert, können die ausgewählten Funktionen nur dann von Clients ausgelöst werden, die diesen "Teil-Zugriffscode" korrekt liefern.

• System (Einschließlich Automatik- und Gleisspannungs-Befehle.)
• Signale
• Fahrstraßen
• Weichen
• Ausgänge
• Lokomotiven

Unbeabsichtigte / unsachgemäße Bedienung der obigen Funktionen durch Clients wird verhindert, indem dieser Code auf den Client-Geräten (z.B. von Gästen) nicht eingetragen wird.

Siehe auch Anwendung Rocweb

Wenn der Wert größer als Null ist, wird der WebClient-Dienst aktiviert.
Es wird empfohlen, Port 8080 oder 8088 zu verwenden.
Diese Portnummer darf nicht mit dem Server-Monitor-Port übereinstimmen.

Pfad, in dem die HTML-, CSS- und JavaScript-Dateien zu finden sind.
Weitere Einzelheiten finden sich im Rocweb-Einstellung.

In neueren Rocrail-Versionen sollte so der Rocweb-Pfad sein:

/Applications/Rocrail.app/Contents/rocdata/web

Der Bilderpfad für Lokbilder ist standardmäßig wie hier definiert: (Relativ zum aktiven Arbeitsbereich.)

• Bilderverzeichnis

Ein HTTP-Dienst zum Beobachten der Serveraktivität und Verarbeiten von Befehlen von der RocMini-Watch-App.
Siehe für Einzelheiten dieses Kapitel.

Standard 8008.

Wenn aktiviert, sendet die Watch App RocMini nur Objekte mit einer festgelegten Kurz-Kennung.

Optionaler Dienst für SRCP-Clients wie J-Man oder spdrs60.
Die von diesen Clients adressierten Objekte müssen im Rocrail-Gleisplan definiert sein.

• http://www.der-moba.de/index.php/Digitalprojekt#SRCP-Clients
• SRCP-Scripting (en)

Optionales serielles Gerät, um SRCP zu bedienen.
Leitungs-Einstellungen sind fest:

• 115200 bps
• 8N1

Aktiviert den SNMP¹⁾ v1/2c Agent im Rocrail-Server.
Der voreingestellte Port 161 wird für den SNMP-Dienst verwendet, der besondere Benutzer-Rechte erfordert:

OSNMP    0658 SNMP bind
OSocket  0513 bind() failed [13] [Permission denied]

  <SnmpService port="161" trapport="162" traphost="192.168.100.77"/>

Direkte ObjectID:

$ snmpget -v 2c -c public localhost 1.3.6.1.2.1.1.1.0
iso.3.6.1.2.1.1.1.0 = STRING: "Rocrail 2.0.2508 Sunrise"

Symbolische ObjectID:

$ snmpget -v2c -c public localhost SNMPv2-MIB::sysDescr.0
SNMPv2-MIB::sysDescr.0 = STRING: Rocrail 2.0.2508 Sunrise
$ snmpget -v2c -c public localhost SNMPv2-MIB::sysUpTime.0
SNMPv2-MIB::sysUpTime.0 = Timeticks: (3443) 0:00:34.43

• GetRequest
• GetNextRequest
• SetRequest
• BulkRequest
• Trap

• Rocrail PEN 37707


Management Information Base

• rocrail.mib.zip

• http://www.ireasoning.com/downloadmibbrowserfree.php

• Kaltstart
• Link up: neue Clienten-Verbindung
• Link down: Clienten-Verbindung getrennt
• Benutzer:
  • Herunterfahren
  • Ausnahme

Der Speicher-Ort der @Box.

Clients können den MQTT-Broker zur Kommunikation mit dem Rocrail-Server verwenden.

MQTT Topic	Beschreibung
rocrail/service/info	Alle Server-Broadcasts werden mit diesem Topic-Namen herausgegeben.
rocrail/service/client	Clients können Befehle mit diesem Topic herausgeben. Es wird ein gültiger Unterstützungs-Schlüssel benötigt; Ohne Schlüssel nur 5 Demo-Minuten.
​rocrail/​service/​field​	Clients können Hardware-Ereignisse mit diesem Topic herausgeben.
rocrail/service/command	Zentralen-Befehle für Benutzer-Bibliotheken.

Die Nutzdaten der MQTT-Meldungen sind im RCP-Format.
Der Rocrail-Server verwendet das MQTT-V3.1-Protokoll.

Der DNS-Name oder die TCPIP-Adresse des MQTT-Brokers.

Die Dienst-Port-Nummer des MQTT-Brokers.
Die von Mosquitto voreingestellte Port-Nummer ist 1883.

Voreinstellung "RocrailService", da immer eine Benutzerkennung eingestellt sein muss.

Topic-Gruppierung
Element-Namen im Broadcast-Topic verwenden.

Mit den beiden Topics, field und command, ist es möglich, benutzerdefinierte Zentralen-Bibliotheken ohne Abhängikeiten von den Rocrail-Quellen zu implementieren.

Nur Quality of Service 1 wird unterstützt.
Clients können QoS 0 verwenden, es wird aber dringend QoS 1 empfohlen.
Der einzig bekannte Client für diesen Dienst ist das Befehlszeilen-Programm von Mosquitto:

mosquitto_pub -p 60123 -t rocrail/service/client -m "<sys cmd=\"stop\"/>" -q 1

Broker-Antwort:

1467710159: New connection from 127.0.0.1.
1467710159: New client connected from 127.0.0.1 as mosq_pub_2323_rob-Virt.
1467710159: Sending CONNACK to mosq_pub_2323_rob-Virt (0)
1467710159: Received PUBLISH from mosq_pub_2323_rob-Virt (d0, q1, r0, m1, 'rocrail/service/client', ... (17 bytes))
1467710159: Sending PUBACK to mosq_pub_2323_rob-Virt (Mid: 1)
1467710159: Sending PUBLISH to RocrailService (d0, q1, r0, m1, 'rocrail/service/client', ... (17 bytes))
1467710159: Received DISCONNECT from mosq_pub_2323_rob-Virt
1467710159: Received PUBACK from RocrailService (Mid: 1)
1467710159: Received PUBLISH from RocrailService (d0, q1, r0, m3, 'rocrail/service/info', ... (51 bytes))
1467710159: Sending PUBACK to RocrailService (Mid: 3)
1467710159: Received PUBLISH from RocrailService (d0, q1, r0, m4, 'rocrail/service/info', ... (175 bytes))
1467710159: Sending PUBACK to RocrailService (Mid: 4)
1467710160: Received PUBLISH from RocrailService (d0, q1, r0, m5, 'rocrail/service/info', ... (60 bytes))
1467710160: Sending PUBACK to RocrailService (Mid: 5)

Ein UDP-Multicast-Erkennungsdienst ist auch für andere Geräte verfügbar, die den gleichen Broker verwenden wollen.

Das Gerät muss eine Nachricht mit folgendem Inhalt senden:

Es erhält die folgende Antwort:

Beide Zeilen enden mit einem Linefeed: \n

Wenn die Rocrail-MQTT-Broker-Verbindung verloren geht, kann Last Will in Thematik rocrail/service/info beobachtet werden:

<exception text="abend"/>

Angaben zum eigenen Standort zur automatische Berechnung der Zeiten von Sonnenauf- u. untergang für Lichtsteuerung und Wetter.
Format Dezimal

Speyer(D):

• https://latitudelongitude.org

Siehe auch: mDNS-Information

Aktiviert mDNS für Rocrail als Dienst.
Dies kann verwendet werden, um nach dem Rocrail-Server in einem Client wie Rocview zu suchen.
Hinweis: Diese Option deaktivieren, wenn Multicast geblockt oder unerwünscht ist.

Die Rocrail-Server-Kennung, Voreinstellung "Rocrail".
