Die offiziellen Themen befinden sich im Unter-Verzeichnis svg/themes.

• Hinweis:
  Alle anderen Unter-Verzeichnisse sind benutzerdefinierte Themen.
  Diese sind mit Rev. 2.1.5070+ nicht mehr Teil der Installation.
  Auf dieser Seite können sie bei Bedarf als ZIP heruntergeladen werden.

Das offizielle Thema ist SpDrS60.
Für Tests und Problemmeldungen sollte dieses Thema verwendet werden.
Alle anderen Themen müssen der Namens-, Verbindungs- und Größen-Konvention des SpDrS60-Themas entsprechen.

• Hinweis: Mit Rev. 2.1.4068+ wurde der Dialog für ein 6. Thema erweitert.

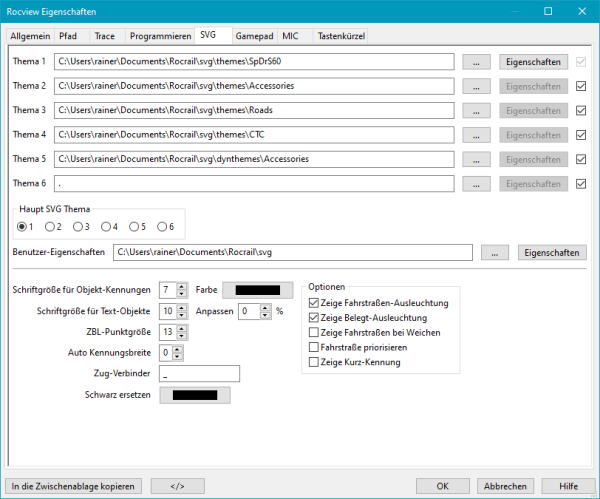

Rocview-Egenschaften, Registerkarte 'SVG' mit geöffnetem Eigenschafts-Dialog zu Thema 1

wenn für einen Objekt-Typ keine passende SVG-Datei gefunden wird, zeigt der Gleisplan an der Position ein Fehler-Symbol.

SVG-Datei nicht gefunden

Hinweis:
Möglche Ursachen:
Es müssen noch weitere Themen definiert werden, z.B. User, Accessories.
Für einige Objekttypen erforderliche SVG-Nummer, Zubehör-Option und/oder Zubehör-Nummer sind nicht oder falsch definiert.

Einstellen des Pfades zum Verzeichnis des gewünschten Themas. Erforderlich ist ein Neustart von Rocview um es zu aktivieren.
Sollen eigene definierte SVG-Symbole verwendet werden, muss der entsprechende Pfad zu diesen Symbolen als erster in die Themenliste gesetzt werden.
Bei nachfolgend angegebenen Themen werden bereits geladene SVG-Symbole übersprungen.
Das bedeutet, dass jeweils das erste Thema bestimmt, wie ein SVG-Symbol aussieht.

Öffnet die Explorer-Sicht zur Auswahl des gewünschten Verzeichnisses für das Thema.

Die Schaltfläche öffnet den Dialog Themen-Eigenschaften des aktivierten Haupt-SVG-Themas.

Das Optionsfeld definiert das betr. Thema beim Rocview-Start als aktiv / inaktiv.

Mit der Auswahl (1…6) wird festgelegt, von welchem Thema die Eigenschaften verwendet werden.

Die Schaltfläche öffnet diese Seite von der bei Bedarf ZIP mit Benutzer-Themen herungeladeb werden können.

Stellt die Schriftgröße der Kennung am Objekt-Symbol im Gleisplan ein. Bereich 2 bis 15. Voreingestellt ist 7.
Rocview muss neugestartet werden, damit Änderungen aktiviert werden.

Zeigt die eingestellte Farbe für die Schrift der Objekt-Kennung. Mit Klick der linken Maustaste wird der Standarddialog des Betriebssystems geöffnet, in dem die Farbe eingestellt werden kann. Schwarz ist voreingestellt.

Stellt die Schriftgröße für Block-Kennungen und für Text-Objekte mit Schriftgröße 0 ein.
Beste Ergebnisse für: ¹⁾

• macOS = 14
• Linux = 13
• Windows = 10
• Default = 10

Das Feld dient der Anpassung der Textpunktgröße von -100% bis +100%. Dies kann hilfreich sein, wenn mehrere Rocviews auf verschiedenen Plattformen / Auflösungen mit demselben Server verbunden sind.

Beispiele
Mac 2560x1600	Windows 1920x1280	Windows 1920x1280 -50%

Rocview muss neugestartet werden, damit Änderungen aktiviert werden.

Größe der Beschriftung der CTC-SVG-Symbole.

Wenn 3 eingestellt ist, beginnen die Objekt-Kennungen mit 100: Z.B. sw100
Wenn 0 oder 1 eingestellt ist, beginnen die Objekt-Kennungen ohne führende Nullen: z.B. sw1

Das Zeichen, das verwendet wird, um die Lok- und Zug-Kennungen zu verbinden.
Standard ist ein Unterstrich.
Beispiel mit Gleichheitszeichen "=": (Lok-Kennung="V20_020", Zug-Kennung="HsDh")

Ersetzt 'im laufenden Betrieb' alle stroke="rgb(0,0,0)"-Definitionen durch die ausgewählte Farbe.
Könnte nützlich sein, falls der Fenster-Hintergrund eine dunkle Farbe hat.

Auf Systemen mit geringer Grafik- und/oder Hauptprozessorleistung können die folgenden Optionen deaktiviert werden, um die Beanspruchung der Resourcen zu reduzieren:

• Zeige Fahrstraßen-Ausleuchtung
  Wird diese Option deaktiviert, so wird die (gelbe) Fahrstraßen-Ausleuchtung in Gleisplan-Symbolen nicht angezeigt

• Zeige Belegt-Ausleuchtung
  Wird diese Option deaktiviert, so wird die (rote) Belegt-Ausleuchtung in Gleisplan-Symbolen nicht angezeigt.


Es gibt mehrere Parameter, die die Ausleuchtung der Gleis-Elemente bestimmen.

Bei aktivierter Option werden die normalen Weichen-Positionen in Cyan (Türkis).²⁾ angezeigt.
Für reservierte Fahrstraßen wechselt diese Farbe in Gelb.
Weichen-Typen mit der Option "Raster" werden von dieser Option nicht unterstützt.
Nur das SpDrS60-Thema enthält die erforderlichen SVGs.

Wenn die Fahrstraßen mit einer Revision älter als 7884 erzeugt wurden, muss der Router erneut gestartet werden,
damit die Fahrstraßen-Kennungen automatisch in die Weichen-Objekte eingetragen werden.
Im Fall manuell angelegter Fahrstraßen den Auswahl-Dialog verwenden.

Überschreibt die Blockbelegung, falls eine Fahrstraße reserviert ist.

Zeigt anstelle der Lok-Kennung die Kurz-Kennung im Block.

Gleis- u. Straßen-Symbole können in einem Plan gemischt werden:

Die Straßen-Symbole haben dieselbe Benennung wie die Gleis-Symbole, aber ein road- vorangestellt.

• Am Ende dieser Seite ist ein zweiteiliges Video-Tutorial zum Thema

Wenn eigene Symbole für Gleisplan-Objekte verwendet werden sollen, dann müssen diese im SVG-Format erstellt werden.
Die Attribute width und hight in der SVG-Datei werden verwendet, um die Größe des Symbols im Gleisplan zu berechnen.
Es muss allerdings sichergestellt sein, dass diese Werte ein Vielfaches von 32 darstellen.

Für Drehscheiben können aufgrund ihrer Komplexität keine eigenen Symbole definiert werden.

Die Dateinamen für die einzelnen Symbole mit den jeweiligen Zuständen sind vordefiniert. Siehe: Symbol-Namen

Hinweis: In Dateinamen dürfen keine Großbuchstaben enthalten sein

Selbst erstellte SVG-Symbole werden NICHT im Dialog Symbol hinzufügen dargestellt.
Zum Einfügen dieser Symbole in den Gleisplan muss ein Standardsymbol des gewünschten Objekttyps ausgewählt werden. Die Nummer des eigenen Symbols muss im Eigenschaften-Dialog des Objekts in den Feldern SVG, Nummer oder Zubehör# eingestellt werden. Bei Objekt-Typen mit der Option Zubehör kann festgelegt werden, ob das Symbol aus dem accessory-Thema verwendet werden soll.

• https://developer.mozilla.org/en-US/docs/Web/SVG/Element/path

Nur M, L, C und z werden ausgewertet. Alle Koordinaten werden zu Ganzzahlen gerundet.

Die Attribute stroke und stroke-width definieren die Farbe und Stärke der gezeichneten "Linien"; optional bestimmt fill die Füll-Farbe einer mit den Parametern des d-Attributs umschlossenen Fläche.
Farben können anstelle von z.B. stroke="blue" auch mit der RGB-Funktion stroke="rgb(0,0,255)" definiert werden.
Damit sind beliebige Mischfarben aus dem 32bit-Farbraum möglich, soweit es die PC-Grafik-Hardware unterstützt.
Die Befehle mit ihren Koordinaten werden im d-Attribut (draw = zeichnen) definiert, dass immner mit dem M-Befehl beginnt und mit dem z-Befehl endet.

Das folgende Beispiel (Gleis mit blauer Umrandung und gelber Füllung) zeigt, welche Informationen einer SVG-Datei durch Rocview ausgewertet werden:

<svg xmlns="http://www.w3.org/2000/svg" width="32" height="32">
  <g>
    <path stroke="blue" stroke-width="1" fill="yellow" d="M 0,16 L 2,13 L 29,13 L 31,15 L 31,16 L 29,18 L 2,18 L 0,16 z " />
  </g>
</svg>

• https://developer.mozilla.org/en-US/docs/Web/SVG/Element/circle

<svg xmlns="http://www.w3.org/2000/svg" width="32" height="32">
  <g>
    <circle cx="16" cy="12" r="5" fill="red" stroke="blue"/>
  </g>
</svg>

Hinweis: Wenn der Radius "r" Null ist, wird dieses SVG-Element übersprungen.

• https://developer.mozilla.org/en-US/docs/Web/SVG/Element/ellipse

<svg xmlns="http://www.w3.org/2000/svg" width="32" height="32">
  <g>
    <ellipse cx="16" cy="12" rx="8" ry="4" fill="red" stroke="blue"/>
  </g>
</svg>

Hinweis: Wenn der Radius "rx" oder "ry" Null ist, wird dieses SVG-Element übersprungen.

• https://developer.mozilla.org/en-US/docs/Web/SVG/Element/polygon

<svg width="100%" viewBox="0 0 32 32" xmlns="http://www.w3.org/2000/svg">
  <g>
    <polygon points="0,0 31,0 31,31 0,31" fill="red" stroke="blue"/>
  </g>
</svg>

• https://developer.mozilla.org/en-US/docs/Web/SVG/Element/rect

<svg width="100%" viewBox="0 0 32 32" xmlns="http://www.w3.org/2000/svg">
  <g>
    <rect x="2" y="2" rx="5" width="20" height="20" stroke="blue" fill="red"/>
  </g>
</svg>

Einstellung rx > 0 zeichnet ein abgerundetes Rechteck.

• https://developer.mozilla.org/en-US/docs/Web/SVG/Element/line

<svg width="100%" viewBox="0 0 32 32" xmlns="http://www.w3.org/2000/svg">
  <g>
    <line x1="0" y1="0" x2="31" y2="31" stroke="black" stroke-width="8"/>
  </g>
</svg>

• Hinweis: Beim line-Element wird das in der www.w3.org-Spezifikation angegebene Attribut stroke-linecap nicht unterstützt.
  Rocview stellt die Enden des line-Elements immer round dar. ³⁾

• https://developer.mozilla.org/en-US/docs/Web/SVG/Element/polyline

<svg width="100%" viewBox="0 0 32 32" xmlns="http://www.w3.org/2000/svg">
  <g>
    <polyline points="0,31 15,8 15,24 31,0" stroke="blue"/>
  </g>
</svg>

In der SVG-Definition kann ein zweiter Graphik-Container (<g>-Knoten) hinzugefügt werden.
Die Elemente der beiden Container werden im Sekunden-Rhythmus abwechselnd angezeigt = "Blinken".

• Hinweis: Im Gleisplan ist diese Funktion nur aktiv, wenn
  1. dem Objekt eine SVG-Datei mit zweitem <g>-Container zugeordnet ist.
  2. im Kontext-Menü des Objekts die Option "Alternative SVG aktivieren" gesetzt ist.

• Achtung: Rocweb kann diese Mehrfach-Container nicht unterstützen und zeigt alle überlappt an.


<svg xmlns="http://www.w3.org/2000/svg" width="32" height="32">
  <g>
    <path stroke="blue" fill="yellow" d="M 0,16 L 2,13 L 29,13 L 31,15 L 31,16 L 29,18 L 2,18 L 0,16 z " />
  </g>
  <g>
    <path stroke="blue" fill="grey" d="M 0,16 L 2,13 L 29,13 L 31,15 L 31,16 L 29,18 L 2,18 L 0,16 z " />
  </g>
</svg>

Diese Erweiterung kann zur Vorschau von SVG-Symbolen im Datei-Explorer verwendet werden:

• SVG Viewer Extension for Windows Explorer

Ubuntu zeigt SVG-Vorschau ohne weiteres Zutun.

Der Finder zeigt nur streng formatierte SVGs.
Beginnend mit Revision 2.1.381, wird auch das folgende SVG-Header-Format durch Rocview unterstützt and aktiviert die Vorschau im macOS-Finder:

<svg width="100%" viewBox="0 0 32 32" xmlns="http://www.w3.org/2000/svg">
  ...
</svg>

Für Information zum viewBox-Attribut siehe:

• https://developer.mozilla.org/en-US/docs/Web/SVG/Attribute/viewBox

Die bisherige Breite / Höhe ist jetzt Teil der viewBox: "x y width height". (Rocview wertet nur die Werte für Breite und Höhe der viewBox aus.)
Das width-Attribut ist auf 100% gesetzt, damit Vorschauen auf den verfügbaren Platz skaliert werden können.(Rocview wertet diesen Wert nicht aus.)

Wenn die folgende Option in der rocview.ini manuell eingestellt ist, wird die Konvertierung automatisch durchgeführt:

<gui convertsvg="true" ... >
  ...
</gui>

Das Online-Tool SVG-Viewer/Editor kann hilfreich sein, um SVG-Symbole anzuzeigen, zu erstellen und zu bearbeiten.
Es ist nicht so mächtig wie Inkscape, aber es ist viel einfacher zu verwenden, als Inkscape oder andere.

• Hinweis:
  Leider prüft das Tool nicht die XML-Konformität. Mit dem Tool bearbeitete SVG-Dateien sollten z.B. mit einem Browser darauf geprüft werden.

Um mit dem Tool vertraut zu werden, empfiehlt sich das Öffnen einer SVG-Datei aus einem Rocrail-Thema.
Damit können durch Änderungen an den Code-Elementen sehr gut die Auswirkungen auf die Symbol-Darstellung verfolgt werden.
Alternativ sind auch Code-Abschnitte auf dieser Wiki-Seite geeignet, wenn sie per Copy & Paste in das Tool übertragen werden.

Da die "Neu"-Funktion des Tools keinen für Rocrail-Symbole passenden Rahmen erzeugt,
sollte zur Erstellung neuer Symbole zuerst folgender Rahmen in das Code-Fenster des Tools kopiert werden:

<svg width="100%" viewBox="0 0 32 32" xmlns="http://www.w3.org/2000/svg">
  <g>
    <!-- Hier die SVG-Elemente einfügen -->
  </g>
</svg>

Alternativ kann eine neue SVG-Datei natürlich auch durch Änderungen einer vorhandenen Datei erzeugt werden.

Funktionen
Neu
SVG-Datei öffnen
SVG-Code darstellen
SVG-Datei speichern

Inkscape (http://www.inkscape.org/) ist ein sehr mächtiges Tool zur Erstellung und Bearbeitung von SVG-Dateien. Da Rocrail nur ganzzahlige Koordinaten verwendet, sollten folgende Einstellungen in Inkscape erfolgen:

Dabei ist zu beachten, dass insbesondere die Option 'Immer einrasten' nur beim Zeichnen der Pfade (Shift+F6) wirkt. Sobald Knoten mit der Maus verschoben werden, generiert InkScape Koordinaten mit Nachkommastellen.

Eine weitere sinnvolle Einstellung ist das Anzeigen des Umrisses:

Nach Fertigstellung muss die Grafik als SVG-Datei gespeichert werden.

Diese in Inkscape gespeicherte Datei kann Rocview nicht direkt verwenden. Sie muss erst noch bearbeitet werden:

Mit einem Texteditor (notepad++) werden nur die Zeilen herauskopiert, die mit den unterstützten SVG-Elementen beginnen:

• <path …, <circle …, <ellipse …, <polygon …, <line … und <polyline …

Diese Zeilen müssen noch in die <svg>- u. <g>-Knoten eingefügt werden:

<svg width="100%" viewBox="0 0 32 32" xmlns="http://www.w3.org/2000/svg">
  <g>

    <!-- Hier nur die Zeilen mit den unterstützten SVG-Elementen einfügen -->

  </g>
</svg>

Der gesamte <svg>-Abschnitt muss als SVG-Datei den Konventionen für die Namensgebung entsprechend gespeichert werden.
Die Datei wird in ein Themen-Verzeichnis kopiert und ist in Rocview als Objekt-Symbol in Gleisplänen zu verwenden.

Ein Forums-Beitrag u.a. zu Erfahrungen mit Inkscape: https://forum.rocrail.net/viewtopic.php?p=25518#25518

Die folgenden Videos zeigen die Grundlagen zur Erstellung von SVG-Symbolen mit einem Text-Editor:

Klick auf die Bilder öffnet die Videos in YouTube.
