Bi-Directional Communicatie
Inhoud → Rocrail-Objecten → Melders/Sensors
- Index (EN) | Algemeen | Interface | Verbindingen | GPS (EN) | Statistieken(EN) | Toepassing (EN) | Bi-Directionle Communicatie | Sensor Types
Technieken
| Technieken | Fabrikant | Pro's | Con's | Naderhand in te bouwen | PoM CV-lezen mogelijk |
|---|---|---|---|---|---|
| Barcode | BarJut | Ja | Nee | - | |
| RFID | MERG RFID CAN-GC4 Arduino + GCA41 LDT | simpel en goedkoop, behalve voor de reader, in alle voertuigen moeten transponders worden aangebracht. | Beperkte² communicatie, alleen ID bij "enter". Alleen bruikbaar bij kleinere schalen (zoals N), bij grotere schalen wordt te snel gereden om de detectie te kunnen lezen. | Ja | Nee |
| Transponding | Digitrax | Standaard LocoNet, 'Luisteren' via de bedrading. | Het aanbrengen van ontvangst transponders moet zorgvuldig plaatsvinden. Is niet erg betrouwbaar. | Nee | Ja, getest |
| IR (Lissy) | Uhlenbrock Per's Model Train recognition system | Standaard LocoNet, eenvoudig te installeren. | Beperkte communicatie², informatie alleen via 'oog contact'. | Ja | Nee |
| RailCom | Tams OpenDCC-BiDiB Digikeijs | Nadat OpenDCC is uitgerold en geimplementeerd in BiDiB is het systeem stabiel en bruikbaar. | Hiervoor zijn nieuwe (geschikte) DCC apparaten en decoders nodig. | Nee | Ja |
| Selectrix | Müt | Alleen Selectrix en adressen. | Ja | Nee |
PoM CV-Lezen
PoM Programmeren op het hoofdspoor. Wordt ook aangeduid als OPS (Operations Mode Programming).
- Zeer snel, geen onnodige vragen maar directe reactie.
- Wanneer alleen de CV gelezen hoeft te worden, is slechts één transponder ontvanger nodig voor de gehele baan. (Transponding)
Reacties in Rocrail
De beide onderstaande tabellen zijn de weergave van de meldingen in Rocrail wanneer een BiDiB decoder wordt gedetecteerd in een blok.
Zonder de "Maak een Gastloc aan"-modus op BiDi
| Mode | Indien bekend | Indien Niet bekend | Accepteer BiDi |
|---|---|---|---|
| Handbedrijf | negeren | plaats in blok | negeren |
| Automatisch | spooktrein (ghost) | spooktrein (ghost) | plaats in blok |
Met de "Maak een Gastloc aan"-modus op BiDi aan
| Mode | Indien Niet bekend | Accepteer BiDi |
|---|---|---|
| Handbedrijf | Maak een "gastloc" aan + plaats in blok | Maak een "gastloc" aan + plaats in blok |
| Automatisch | spooktrein (ghost) | Maak een "gastloc" aan + plaats in blok |
Gerelateerde paginas (NL)
Kanaal 2 QoS (EN)
Kanaal 2 Snelheid (KMH/MPH)
Kanaal 1 Richting
Kanaal 1 Adres
Additional functionality
Automatisch bedrijf
- Controleer de Code voor de loc die een blok reserveert. Wanneer dit niet juist is, volgt de melding Spooktrein (Ghost).
Treinen
Rij handmatig een loc in een blok
| Vanaf hier staan de oude teksten van de NL-wiki-pagina. (VT601). |
Standards
http://www.nmra.org/standards/DCC/
RailCom is according to the RP 9.3.1 and RP 9.3.2 of the NMRA.
The RailCom technology seems to be unknown/ignored in the USA. Transponding seems to be the well known bi-directional communication technology in the USA.
Blueprint: https://blueprints.launchpad.net/rocrail/+spec/bi-directional-communication
| This is the Wiki Page for the Blueprint; the listed functionality here is only partly implemented. Please modify this page if some information ist not correct. |
Manual Mode
- Show ident code, or loco ID if a match is found in the table, in the clients.
- Set block as reserved in case it matches a loco.
Auto Mode
- Check the ident code against the loco who reserved the block.
- Set block as reserved in case it matches a loco and the block allows half auto mode.
- Report as ghost train in all other cases.
Operator 'Game'
Can this be of any help or bring in some extra fun in case of the Operator 'Game'?
Gallery
Lissy

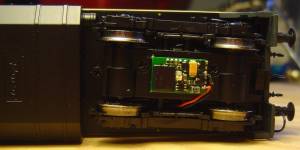

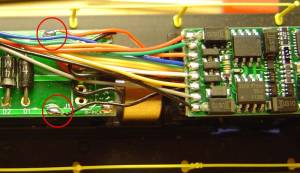

A Lissy transmitter is easy to install. This example is a H0 Roco NS2400 type:
